旋转空气喷嘴工作原理
工作时利用出风的旋转,将空气以螺旋状送出,产生相当高的诱导比,使送风与周围室内空气迅速混合。与传统的散流器不同,出风槽呈径向排列,风道中的送风经风口出风槽的导向,形成沿切线方向的射流,整个风口的送风在多股射流的作用下,产生一团如台风状的涡流.涡流的中心区域形成一个负压区,诱导周围室内空气迅速地与送风混合,整个送风气流呈稳定的水平扩散流态。它的诱导比是常规散流器的10-20倍技术要求
旋流风口分类及结构特点
根据其不同的使用场合及使用功能,可分为固定式旋流风口和可调式旋流风口两大类;
固定式旋流风口
其主要结构特点是其出风槽呈径向排列。
最常见的形式是如风扇叶片状的一次冲压导流板.除此之外,还有多种形式的构造如一次冲压成型的面板;在面板上开槽再加导流片; 喉口、导流片和散流圈组成一体。
可调式旋流风口
其送风角度可以通过改变导流片的问距和方向加以调节。适用于制冷和供热两种工况同时兼顾且安装高度大于3.8m的场合。在冬季工况下送风深度最高可达20m 。

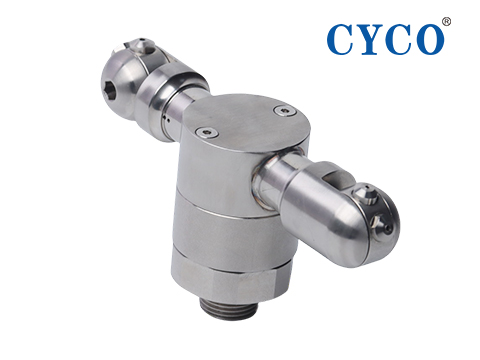

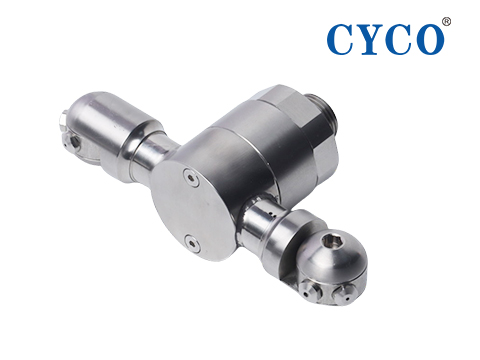

旋转吹气喷头产品参数

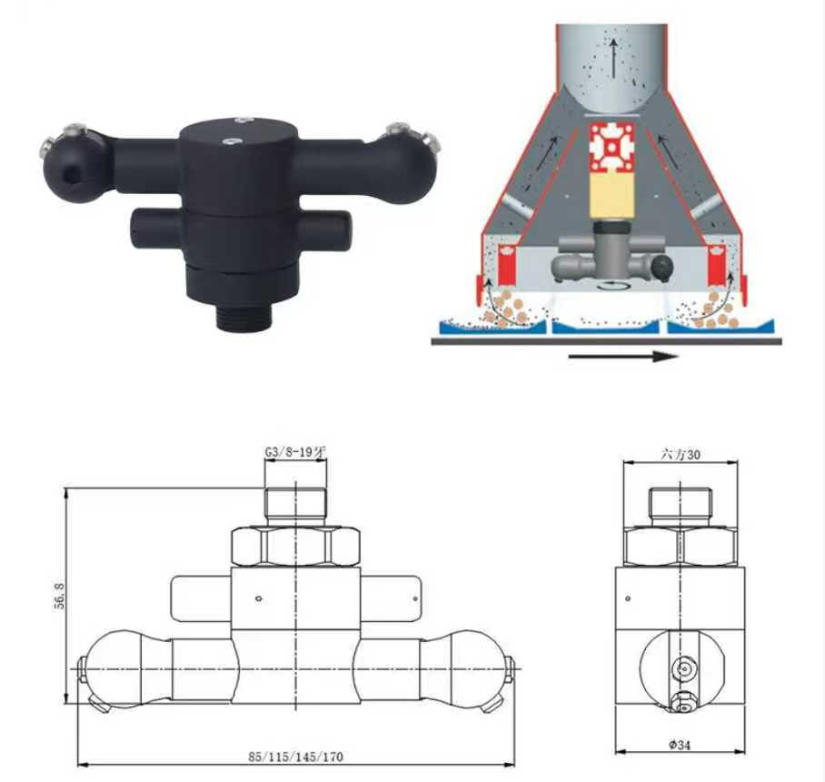

3/8标准外螺纹,喷嘴的孔径均为1.0mm,可定制其他螺纹与孔径
气体状态:

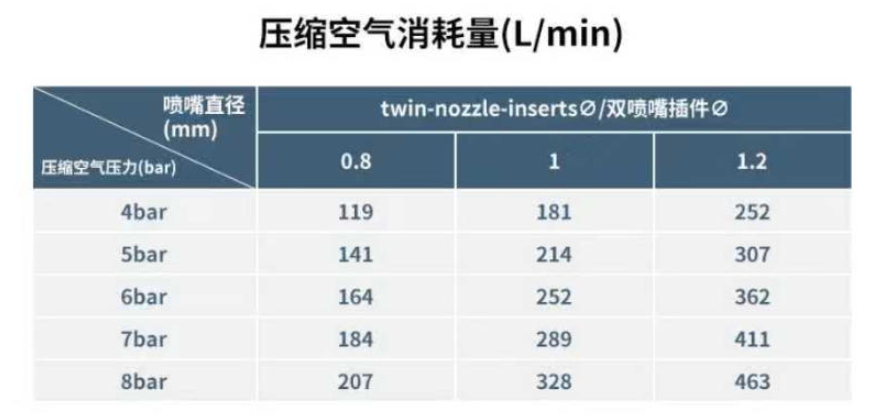

1bar气压下能正常旋转;7bar气压下,气体流量为19Nm3/h,其它气压流量可咨询技术
液体状态:
需根据实际使用流量及压力,现场测试
旋转空气喷嘴使用工况:
