扇形喷嘴结构图（深入解析其构造与工作原理）

扇形喷嘴，作为一种常见的工业喷嘴，广泛应用于各种喷雾、冷却、清洗等工艺过程中。它的特点是能产生扇形喷雾，覆盖面积广泛且均匀。本文将通过扇形喷嘴的结构图，深入解析其构造与工作原理，帮助读者更好地理解这一重要工业组件。

一、扇形喷嘴的基本结构

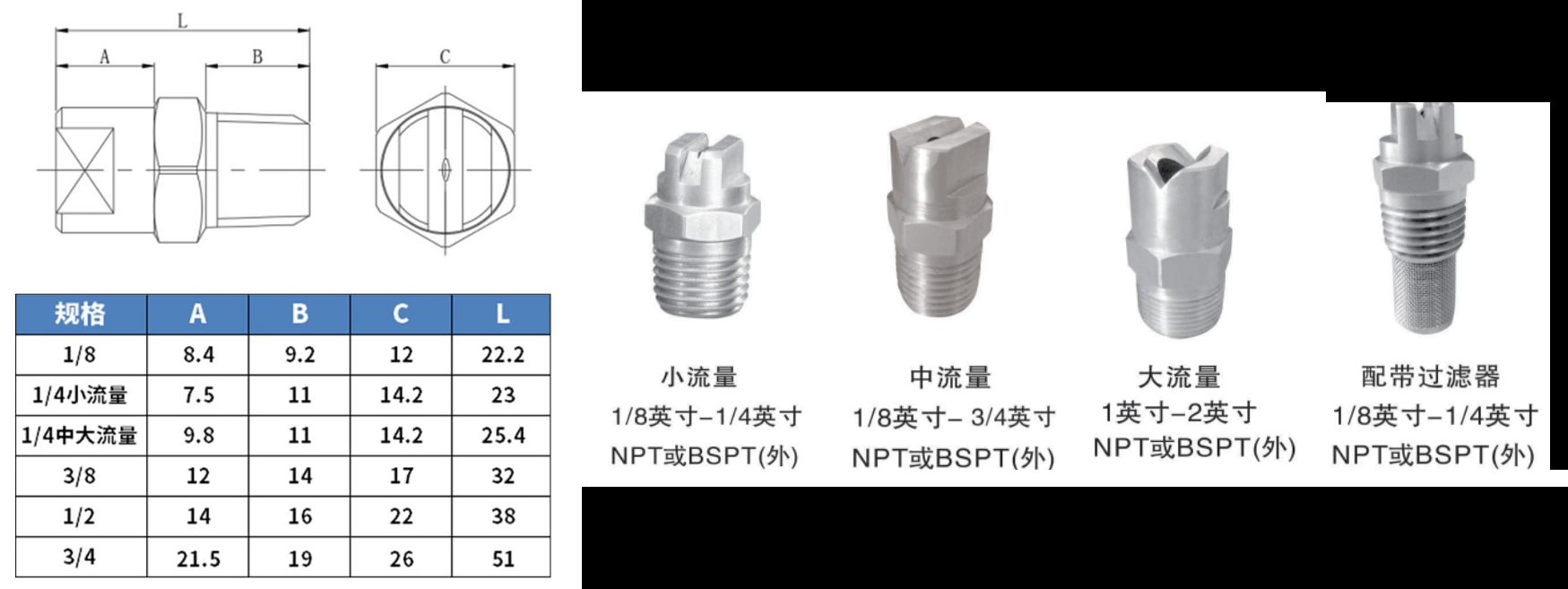

扇形喷嘴的结构图通常包括以下几个主要部分：

1. 喷嘴体：喷嘴体是扇形喷嘴的主体部分，通常由金属或塑料制成。它具有一个进口和一个或多个出口，用于连接液体供应管道和形成扇形喷雾。

2. 喷嘴芯：喷嘴芯位于喷嘴体的内部，是控制液体流动和喷雾形状的关键部分。它由一个小孔和周围的叶片组成，液体从进口流入，经过小孔和叶片的作用，形成扇形喷雾。

3. 叶片：叶片是扇形喷嘴的重要组成部分，它的形状和数量决定了喷雾的形状和覆盖范围。叶片通常由不锈钢或陶瓷制成，具有优异的耐腐蚀性和耐磨性。

4. 调整机构：调整机构用于调整喷嘴的喷雾角度和喷雾量，以满足不同工艺需求。它通常由螺纹、旋钮或拉杆等组成，方便用户进行调整。

二、扇形喷嘴的工作原理

扇形喷嘴的工作原理可以简单地描述为以下几个步骤：

1. 液体从进口流入喷嘴体，经过喷嘴芯的小孔和叶片的作用，形成高速流动的液体射流。

2. 液体射流撞击到叶片的边缘，由于叶片的特殊形状，液体被分散成多个小液滴，并以扇形的形状向外扩散。

3. 调整机构可以调整喷嘴的喷雾角度和喷雾量，从而控制液体的覆盖范围和喷射速度。

4. 形成的扇形喷雾可以均匀地覆盖目标区域，实现冷却、清洗或其他工艺目的。

三、扇形喷嘴的应用领域

扇形喷嘴由于其独特的喷雾形状和广泛的覆盖范围，被广泛应用于以下领域：

1. 工业冷却：在钢铁、冶金、化工等行业中，扇形喷嘴用于冷却高温设备、产品或工艺过程中的热量。

2. 清洗：在食品加工、制药、电子等行业中，扇形喷嘴用于清洗设备、生产线或产品表面上的污渍、油脂等污染物。

3. 喷涂：在汽车制造、涂装等行业中，扇形喷嘴用于喷涂油漆、防锈剂或其他涂层材料，实现均匀覆盖和美观效果。

4. 消防：在消防领域中，扇形喷嘴用于灭火、降温或阻止火势蔓延，提高灭火效率。

总结：通过对扇形喷嘴结构图的深入解析，我们可以更好地理解其构造与工作原理。扇形喷嘴的广泛应用领域证明了它在工业生产和消防等领域中的重要性。在选择和使用扇形喷嘴时，应根据具体需求和工艺条件进行选择和调整，以实现最佳效果。
